貨品名稱

規格

一.

高溫燒結爐1000℃(YTH-36)

1.機 台 尺 寸

W1590mm*H1400mm*L6540mm(約)

入 料 區

W1295mm*H910mm*L610mm(約)

昇 溫 區

L350mm

加 熱 區

330mm*10區=3300mm

降 溫 區

350mm

冷 卻 區

1495mm

出 料 區

W1295mm*H910mm*L610mm

溫 度 範 圍

最高溫度:MAX1000℃ 使用範圍: 800~900℃ (高溫區) 溫度均勻: 90%之輸送鋼帶寬度,空爐高溫恆 溫區於持溫帶狀態下左、中、右鋼帶縱面可維持±3℃.

2.電       力

AC220V 3∮ 60HZ 116KW

3.加 熱 系 統

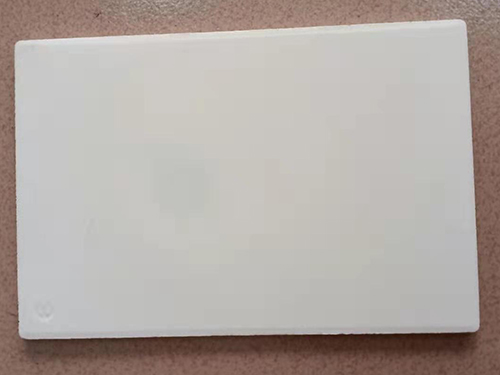

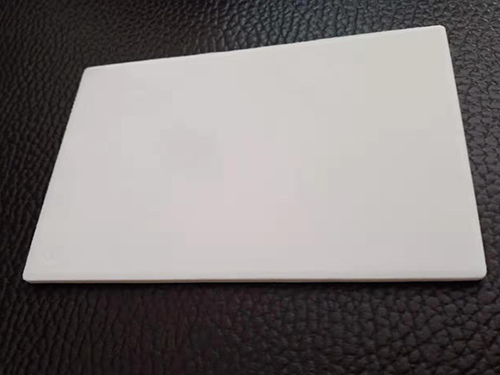

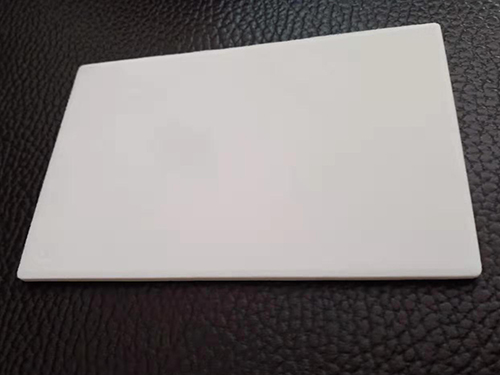

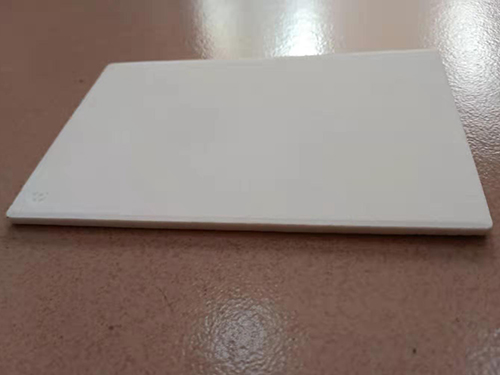

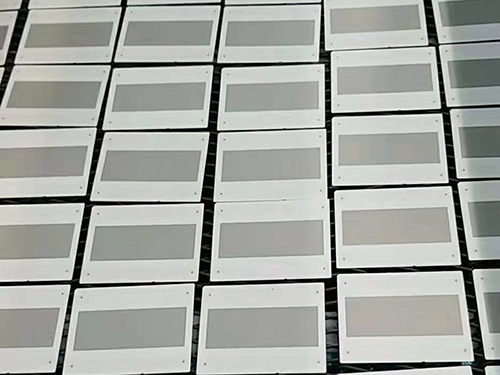

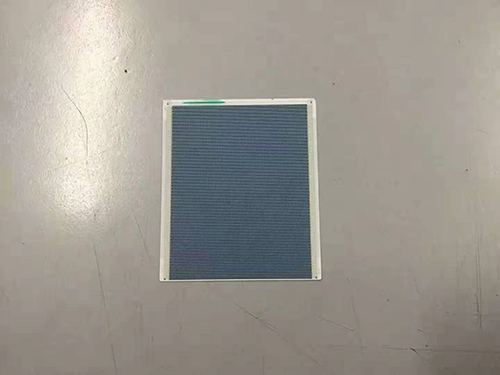

陶瓷加熱板上下

上層加熱板-10套

下層加熱板-10套

4.輸 送 系 統

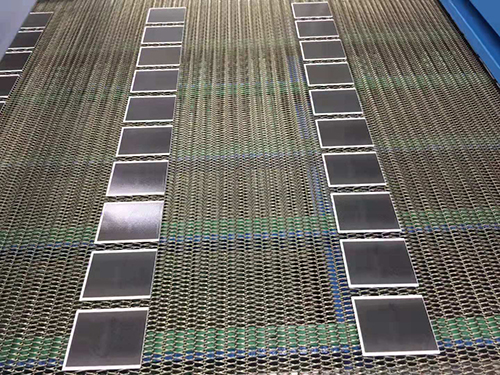

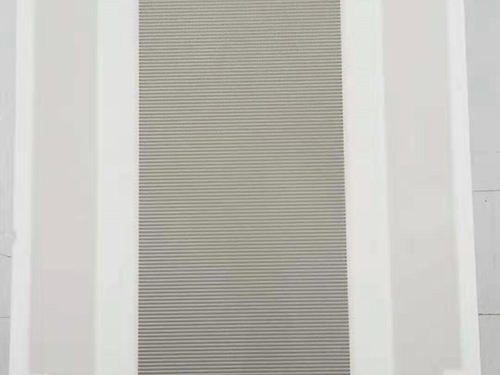

輸送網帶材質:NI80

輸送網目規格: W900mm *L15000mm

5.輸 送 速 度

100~250mm/min(標準速度:180mm/min)

傳動馬達:AC 3P馬達

變頻器驅動控制馬達轉速，速度設定經RS485模組轉換 DC0~10V 提供變頻器控制 (Inverter)控制

6.冷 卻 系 統

銅排式附著於冷卻膛之上、下方，利用銅排吸附散熱能，達到高效率之散熱冷卻方式。

7.流 量 控 制

採用數位式流量計

入口氣閘(Enterycurtain):15~100L/min*1

燒製氣壓(Firing):40~300L/min*1

入口擾流(Cooling): 15~100L/min*1

出口氣閘(Purge/Exit):100L/min*1

8 .控 制 系 統

控制模式:雙套式(一套為溫控表控制器.一套為電腦顯示).

10 區加熱區溫控 , 每區分成左、中、右溫度表獨立控制共 30 區溫控表.

溫控方式:P I D(比例/積分/微分)

控制介面：WINDOWS

電熱控制:SCR

電熱偶:K Type

升溫率限制:於加熱升溫時,限制每分鐘之升溫量,3~5℃/min

加熱功率最大值:限制加熱輸出功率

狀態條狀圖:以簡單之長條圖顯示溫爐溫之狀態,紅色表示異常,綠色表示正常.

SET設定畫面:設定溫度,速度,警報值,修正值(須 通行碼)

PID調整畫面:各溫區PID設定值及PID所運算之加溫參數顯示與設定須通行碼

爐溫均勻性測試:利用高溫測溫線實際進入爐內,溫度與時間及切割溫區製成圖表,以分析 各溫區之均溫性.

警報模式:

1.溫度上下限警報

2.空氣壓力上下限警報

3.輸送速度上下限警報
